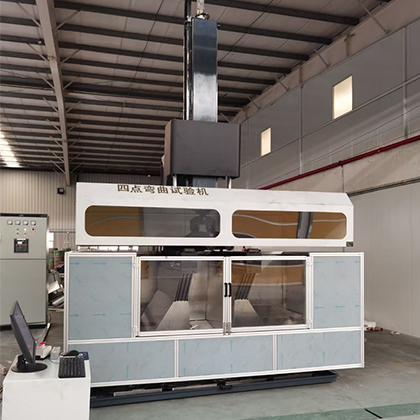

              WTP-121B四點彎曲試驗機 返回

                     試驗過程及測量、顯示、分析等均由電腦完成;

                     GB/T17841-2008    EN1288-3:2000

                     試驗開始啟動后,測量系統便自動清零;

                     試驗結束后,活動橫梁自動返回至初始位置;

                     采用數據庫管理方式,試驗結束后,試驗數據和曲線自動保存;

                     數據和曲線隨試驗過程動態顯示;

                     試驗結果可任意存取,可對數據曲線再分析;

                     試驗完成后,可用鼠標找出試驗曲線逐點的力值和變形數據,對求取各種材料的試驗數據方便實用;

              光伏玻璃彎曲強度性能測試

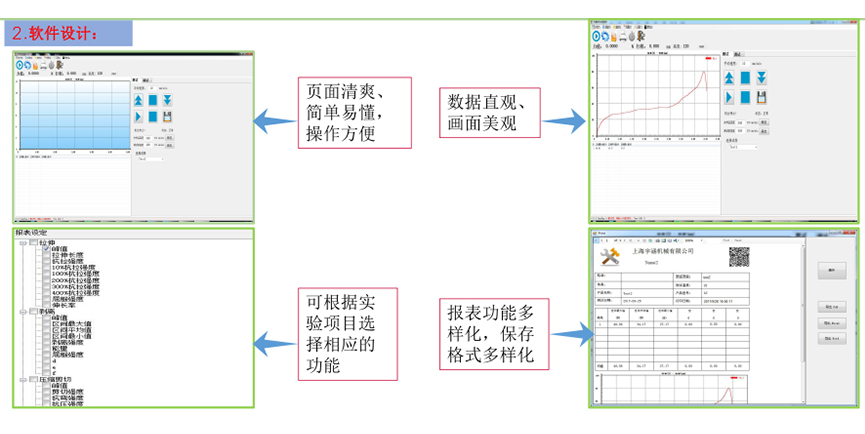

              主要軟件功能:

              序號

              功能名稱

              功能描述

              1

              測試過程

              試驗過程及測量、顯示、分析等均由電腦完成;

              2

              試驗標準

              GB/T17841-2008    EN1288-3:2000

              3

              自動清零

              試驗開始啟動后,測量系統便自動清零;

              4

              自動回歸

              試驗結束后,活動橫梁自動返回至初始位置;

              5

              自動保存

              采用數據庫管理方式,試驗結束后,試驗數據和曲線自動保存;

              6

              顯示方式

              數據和曲線隨試驗過程動態顯示;

              7

              結構再現

              試驗結果可任意存取,可對數據曲線再分析;

              8

              曲線遍歷

              試驗完成后,可用鼠標找出試驗曲線逐點的力值和變形數據,對求取各種材料的試驗數據方便實用;

              9

              結果對比

              多條曲線可用不同顏色迭加、再現、放大、呈現一組試樣的分析比較;

              10

              曲線選擇

              可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打??;可隨時切換觀察,任意放大縮小,水平或垂直移動,實時高速采樣;

              11

              批量試驗

              對參數相同的試驗,一次設定后可順次完成一批試樣的試驗;

              12

              試驗報告

              可按用戶要求的格式對試驗報告進行編程和打??;

              13

              數據查詢

              可對歷史數據進行查詢,只需輸入一定的條件,試驗數據立即找到;

              14

              限位保護

              具有程控和機械兩級保護;

              15

              過載保護

              當負載超過額定的3%時自動停機;

              16

              緊急停機

              設有急停開關,用于緊急狀態切斷整機電源;

              17

              自動診斷

              系統具有自動診斷功能,定時對測量系統,驅動系統進行過壓、過流、超溫等到檢查,出現異常情況即刻停機。

              主要技術參數:

              設備型號

              WTP-121B

              測量參數

              1

              測試材料

              太陽能超白壓延加工玻璃、浮法(超白,普白)加工玻璃

              2

              負荷

              10kN

              3

              精度等級

              0.5級,示值相對衰減±1%以內

              4

              速度范圍

              0.01mm/min-500mm/min,相對誤差在±1%以內

              5

              單位切換

              gf Kgf N KN LBf  Mpa

              6

              max規格

              1500mm*2600mm

              7

              試樣厚度

              1.1mm-5.0mm

              8

              加載輥

              直徑50mm,固定200mm±1mm間距

              9

              支撐輥

              直徑50mm,可以移動,間距可調,移動范圍滿足700mm~1500mm

              10

              橡膠條

              與試樣接觸的部件用橡膠條包裹,橡膠條的厚度為 3mm,硬度為(40士10)IRHD。

              11

              加載力

              試驗機以試樣彎曲應力((2士0. 4)MPa/s的遞增速度對試樣進行加載,有足夠的加載力直至試樣破壞。

              12

              密封性

              兩種碎片狀態,顆粒狀及長條大塊碎片,需保障測試過程碎片飛濺的安全性。

              檢測設備正面使用透明材料,易于觀察測試過程。

              13

              易于清潔

              所有設備試驗區部件均需有護罩,不能有碎玻璃飛濺的死角,底部有碎玻璃收集裝置,便于人員處理碎片。

              14

              安全性

              不允許有裸露的鏈條、膠皮電線等,操作臺配備急停開關,限位保護等防護措施齊全。

              15

              試驗結果

              玻璃破壞的載荷、測試位移、彎曲強度、從開始加載到試驗破壞的時間等

              16

              軟件內置結果計算公式

              彎曲強度計算方法:


              試樣總體彎曲強度

              ——彎曲強度,單位為兆帕(MPa)

              ——試樣斷裂時的載荷,單位為牛頓(N)

              ——兩支撐輥軸心之間的距離 ,單位為毫米(mm)

              ——兩加載輥軸心之間的距離,單位為毫米(mm)

              ——試樣的寬度,單位為毫米(mm)

              ——試樣的厚度 ,單位為毫米(mm)

              ——試樣由于自重產生的彎曲強度


              試樣自重彎曲強度

              ——試樣密度,對于普通鈉鈣硅玻璃

              ——重力系數,9. 8 N/kg

              ——兩支撐輥軸心之間的距離,單位為米(m)

              ——試樣的厚度 ,單位為米(m)

              控制參數

              1

              位移控制速度范圍:

              0.001-500mm/min

              2

              位移控制速度精度:

              速率<0.5mm/min時,為設定值的±0.5%以內;速率≥0.5mm/min時,為設定值的±0.2%以內;

              3

              應力控制速率范圍:

              0.005-5%FS/s

              4

              應力控制速率精度:

              速率<0.05%FS/s時,為設定值的±0.5%以內;速率≥0.05%&am

              數據資料

              WTP-121B簡介資料.docx
              2021-10-27
              1.06MB
